Civen Metal Material (Shanghai) Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev eno-stranske hrapave bakrene folije ra na Kitajskem. Dobrodošli pri nakupu trajne eno-stranske hrapave bakrene folije ra, izdelane na Kitajskem, v naši tovarni. Če imate kakršno koli vprašanje o sodelovanju, nam pošljite e-pošto.

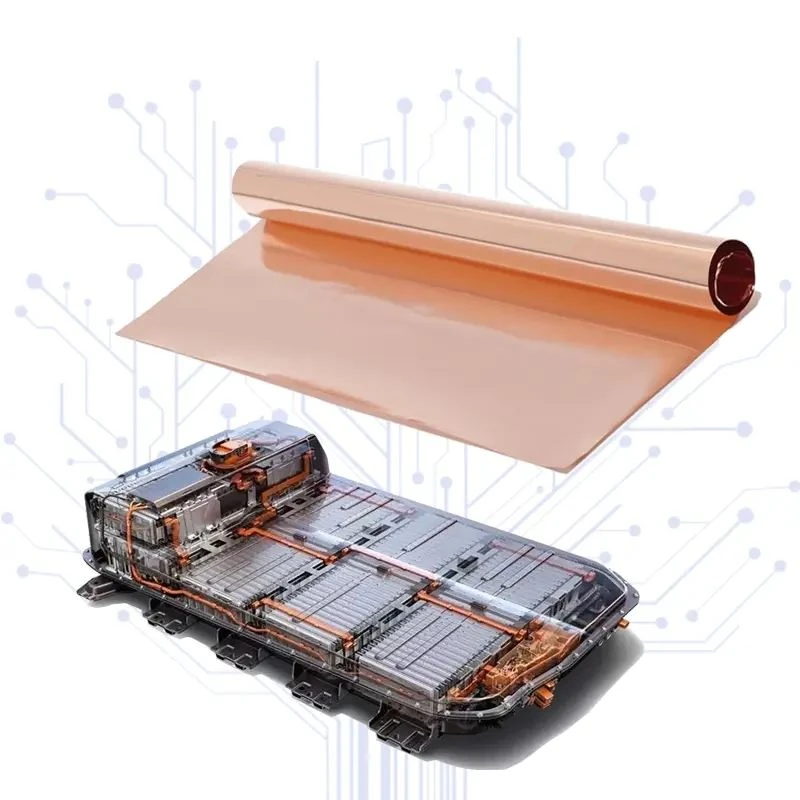

Eno-stransko hrapava bakrena folija RA je zasnovana z dvema različnima površinskima profiloma za aplikacije, ki zahtevajo zanesljivo dielektrično vez in nadzorovan visoko{1}}frekvenčni prenos signala.
Obdelana stran ima mehansko obdelano mikro-hrapavo površino, ki izboljša mehansko povezovanje z dielektričnimi filmi in sistemi smol. Hrbtna stran ostane gladka, kar pomaga zmanjšati slabljenje signala, povezano s površinsko hrapavostjo v visoko-frekvenčnih prenosnih vodih.
Folija je izdelana z visoko{0}}natančnim hladnim valjanjem in nadzorovanim termičnim žarjenjem. Ta postopek ohranja prožnost valjanega-žarjenega bakra, hkrati pa zagotavlja nadzorovano površinsko strukturo za prožne elektronske sklope.
Material je primeren za prilagodljiva tiskana vezja (FPC), antenske module 5G, avtomobilska senzorska vezja in druge elektronske aplikacije, kjer je treba upoštevati učinkovitost povezovanja in celovitost signala.
Ključni material
Osnovni material:Elektrolitska bakrena katoda s čistostjo večjo ali enako 99,99 %.
Mikrostruktura:Rekristalizirana enakoosna zrnata struktura, oblikovana z več-hladnim valjanjem in neprekinjenim žarjenjem v atmosferi vodika.
Obdelana površina:Matirana stran je obdelana z nodularno mikro-hrapavostjo, ki ji sledi proti-oksidacijska pasivacijska pregrada.
Gladka površina:Hrbtna stran ostane neobdelana in nadzorovana, da zagotovi nizko-hrapavost površine za visoko-frekvenčni prenos signala.
Funkcije delovanja
Eno-stranski oprijem na površino
Obdelana stran ima nadzorovan profil hrapavosti, ki poveča mehansko povezovanje s poliimidnimi (PI) ali tekočimi kristalnimi (LCP) filmi. Trenutna specifikacija zagotavlja trdnost lupljenja večjo ali enako 0,8 kN/m.
Gladka signalna površina
Neobdelana stran ima nizko površinsko hrapavost, kar pomaga zmanjšati vnesene izgube, povezane s-kožo-pri frekvencah GHz. Zaradi tega je -dvostranska površinska struktura primerna za-aplikacije prenosa z visoko hitrostjo.
Dinamična prilagodljivost
Material zagotavlja raztezek nad 20 % v opisu zmogljivosti in je določen, da vzdrži več kot 150.000 ciklov zgibanja MIT brez mikro-lomljenja.
Toplotna stabilnost
Folija je zasnovana tako, da prenese več-plastno laminacijo pri 200–250 stopinjah brez razslojevanja ali mehurčkov pod navedenimi pogoji uporabe.
Za aplikacije, pri katerih je primarna zahteva splošna trdnost lupljenja in ne definirana struktura eno-stranske površine,Bakrena folija RA z visoko{0}}odpornostjo-je še ena sorodna možnost RA bakrene folije.
Tehnične specifikacije
| Parameter | Specifikacija | Testni standard |
|---|---|---|
| Osnovni material | Elektrolitska bakrena katoda | - |
| Čistost bakra | Večji ali enak 99,99 % | - |
| Nazivna debelina | 12 / 18 / 35 μm | IPC-TM-650 2.2.18 |
| Toleranca debeline | ±5% | IPC-TM-650 2.2.18 |
| Hrapavost površine, obdelana stran | Rz 1,2–2,2 μm | ISO 4287 / JIS B0601 |
| Hrapavost površine, gladka stran | Rz Manjši ali enak 0,6 μm | ISO 4287 / JIS B0601 |
| Natezna trdnost | Večji ali enak 300 MPa | IPC-TM-650 2.4.18 |
| Raztezek | 15–25% | IPC-TM-650 2.4.18 |
| Električna prevodnost | Večji ali enak 98 % IACS | ASTM B193 |
| Razpon širine | 50–620 mm | Standard tolerance za rezanje |
| Toleranca širine | ±0,5 mm | Standard tolerance za rezanje |
Standardne debeline, navedene v trenutni specifikaciji izdelka, so 12 μm, 18 μm in 35 μm. Glede na zahteve uporabe je mogoče zahtevati debeline po meri od 9–70 μm.
Proizvodnja in nadzor kakovosti
Proizvodni proces se začne s-taljenjem in ulivanjem bakra visoke čistosti, da se proizvedejo enotni ingoti.
Več{0}}valjanje Sendzimir se nato uporabi za redukcijo materiala na zahtevano debelino folije. Neprekinjeno žarjenje v vodikovi atmosferi zagotavlja razbremenitev in nadzor prekristalizirane zrnate strukture.
Površinska obdelava se nanese na eno stran z elektrokemičnim nodularnim nanašanjem, ki mu sledi pasivacijsko izpiranje. Avtomatsko rezanje in optični pregled se uporabljata za nadzor dimenzij tuljav in kakovosti površine.
Zagotavljanje kakovosti
100-odstotno spletno preverjanje vrtinčnih-tokov za podpovršinske praznine
Zaprt{0}}hidravlični servo nadzor napetosti med rezanjem
Samodejno obrezovanje robov
Optični pregled površine
Identifikacija-lasersko vgravirane tuljave
Poročila o rezkarskih preskusih (MTR), ki zajemajo hrapavost, natezne lastnosti in kemično sestavo
Aplikacije
Prilagodljiva tiskana vezja
Eno-stranska hrapava struktura zagotavlja vezno površino za dielektrične filme, medtem ko nasprotna stran ostane gladka. Ta konfiguracija je primerna za konstrukcijo fleksibilnih tiskanih vezij.
Antenski moduli 5G
Kombinacija nadzorovane hrapavosti lepljenja in gladke površine signala lahko podpira strukture prenosnih-vodov, kjer sta pomembna tako oprijem substrata kot visoko{1}}frekvenčni signal.
Avtomobilski senzorji FPC
Folija se lahko uporablja v togih-fleksibilnih in upogljivih tokokrogih, ki so izpostavljeni termičnemu cikliranju in vibracijam, vključno s sklopi avtomobilskih senzorjev.
Medicinske ultrazvočne sonde
Material je primeren za mikro-koaksialne-procesne plošče z visoko gostoto in-obdelavo signalov, kjer kompaktna zgradba vezja zahteva nadzorovano vezavo-bakra na-dielektrik.
Možnosti prilagajanja in dobave
Površinsko strukturo in dimenzije je mogoče prilagoditi različnim zahtevam glede vezja in laminacije.
Debelina po meri:9–70 μm na voljo na zahtevo.
Nastavitev hrapavosti:Rz obdelane -strani je mogoče prilagoditi med 1,0 in 2,5 μm glede na izbrani sistem epoksidne, akrilne ali modificirane poliimidne smole.
Pasivacija:Možnosti prevleke proti-matanja je mogoče prilagoditi za postopke vakuumskega stiskanja ali neposrednega laserskega strukturiranja (LDS).
Osnovne možnosti:3-palčni ali 6-palčni notranji premeri jedra.
Dolžina zvitka:Do 3.000 metrov.
Za projekte, ki zahtevajo drugačno-konfiguracijo površinske obdelave,Obdelana RA bakrena folijaponuja dodatne možnosti za površine in zahteve glede uporabe.
Pakiranje in dostava
Izdelek je dobavljen v visečih lesenih zabojih. Posamezne tuljave so zavite v anti{1}}antistatično VCI folijo in vakuumsko-zatesnjene v-zaščitne vrečke za vlago s sušilnim sredstvom in-vložki iz pene za blaženje udarcev.
Artikli na zalogi:7 delovnih dni.
Debelina ali razrez po meri:15–25 delovnih dni.
Možnosti pošiljanja FOB, CIF in DDP so na voljo za letalski ali oceanski prevoz, z zapisovalniki podatkov o temperaturi in vlažnosti, ki se uporabljajo za spremljanje pošiljk.
